永华精工扣压接头SAE 6000PSI法兰接头87611

                  87611

              SAE 法兰6000PSI

                        SAE FLANGE6000PSI

                 ISO12151-3------SAE J516

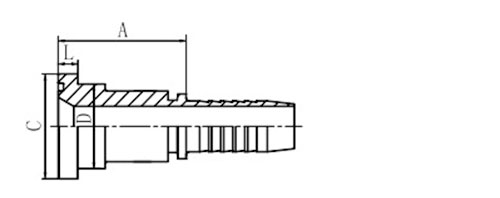

代号 PART NO. 法兰型号 FLANGE SIZE 软管HOSE BORE 尺寸DIMENSIONS
公称内径DN 标号DASH A C D L
87611-08-08 1/2” 12 08 47 31.7 24 7.75
87611-12-10 3/4" 16 10 51 41.3 32 8.76
87611-12-12 3/4" 20 12 51 41.3 32 8.76
87611-16-12 1" 20 12 56 47.6 38 9.53
87611-16-16 1" 25 16 57 47.6 38 9.53
87611-16-20 1" 32 20 61 47.6 38 9.53
87611-20-16 1.1/4" 25 16 65 54 44 10.29
87611-20-20 1.1/4" 32 20 66 54 44 10.29
87611-24-20 1.1/2" 32 20 75 63.5 51 12.57
87611-24-24 1.1/2" 40 24 75 63.5 51 12.57
87611-32-24 2" 40 24 85 79.4 67 12.57
87611-32-32 2" 50 32 85 79.4 67 12.57
注:1.表中代号用于编织软管 2 如需用于缠绕软管代号改为87612-xx-xx.
